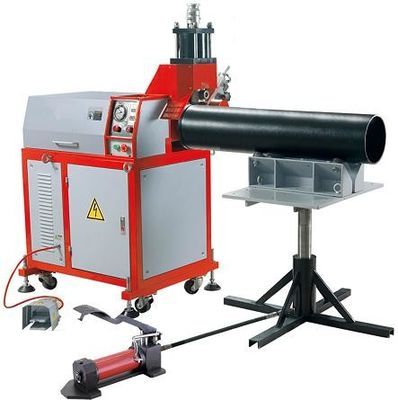

STG4Z 8' - 24' Máquina de extracción de ranuras de rodillo diseñada para la línea de producción automática de tuberías de acero

Esta ranuradora por rodillo hidráulica está equipada con una bomba hidráulica actualizada, con una conveniente función de ajuste de profundidad, impulsada por un motor de inducción de 750 vatios y es capaz de ranurar tubos de 1'' a 6''. Diseño de rodillo moleteado separado del eje impulsor para un reemplazo conveniente.

● Esta máquina está diseñada para una línea de producción automática de tubos de acero.
● El sistema eléctrico y el sistema hidráulico están controlados por computadora con pantalla táctil.
● Lograr una producción 100% automática después del ensamblaje con la línea de producción de tubos de acero.
● Las RPM de salida del husillo son variables para diferentes tubos de acero, lo que mejora enormemente la eficiencia.
● La línea de producción completa ofrece alimentación automática de tuberías.

Presupuesto
Modelo: STG4Z
Capacidad: tubería de acero SCH40 de 8"-24"(φ219-φ630mm de diámetro)
Máx. espesor de pared: 13 mm
Potencia del motor: 2200W 3PH
RPM de salida: 15 rpm
Peso bruto: 490 kg.
Tamaño del embalaje: 107x85x168cm
98x98x63cm

Equipo estándar
*Para tubería de acero SCH40

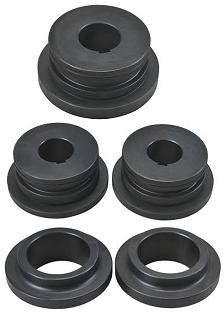

Rueda moleteada φ219-325
Rueda moleteada φ377-426
Rueda moleteada φ480-630
Rodillo de presión φ219-530
Rodillo de presión φ630
soporte de tubo

interruptor de pie

IMÁGENES PARA MÁQUINA RANURADORA DE ROLLO 8''-24''

FUNCIONAMIENTO DE LA MÁQUINA RANURADORA DE TUBOS EN ROLLO

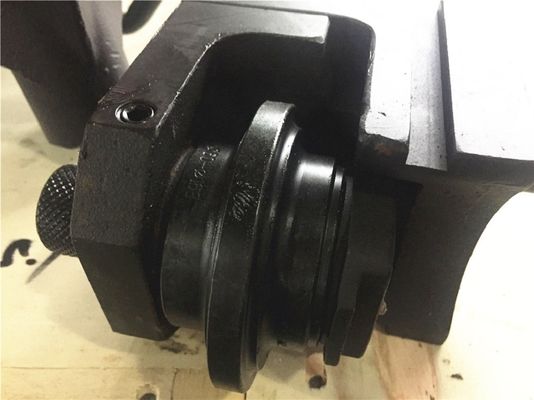

Elija el rodillo de presión y la rueda moleteadora adecuados e instálelos en la máquina ranuradora por laminación.
Coloque el tubo sobre la moleta y los soportes para tubos. Los soportes para tuberías deben colocarse en la posición de 3/4 de la longitud de la tubería. Luego ajuste la altura de los soportes de la tubería para asegurarse de que la tubería esté 1 grado por debajo del nivel horizontal.
Apriete la válvula de alivio, agite la manija de la bomba hidráulica y deje que el rodillo de presión baje hasta que toque la superficie del extremo del tubo. Gire la tuerca de límite hacia abajo, póngala en contacto con el marco superior de la bomba de aceite. Verifique los datos correctos de la profundidad de la ranura para tuberías de diferentes diámetros en la tabla. Por ejemplo, si laminamos una ranura en un tubo de 8 pulgadas, la profundidad será de 2,34 mm. Calcule desde la línea de inicio roja, gire la tuerca de límite 2,34 mm hacia arriba, luego gire la tuerca de fijación hacia abajo hasta que toque la tuerca de límite y fíjela. (Un círculo de rotación en la tuerca límite es igual a 2,5 mm) Gire la rueda guía lateral para soportar el tubo. Suelte la válvula de alivio.
Conecte el enchufe de alimentación, encienda el interruptor para hacer funcionar la máquina. Apriete la válvula de alivio nuevamente y bombee la manija para comenzar a ranurar. Continúe girando la manija hasta que la tuerca límite llegue a la parte superior de la bomba de aceite (no la gire demasiado rápido). Deje que el tubo gire una o dos vueltas más para asegurarse de que se complete la ranura. Por último, apague el interruptor y suelte la perilla de la válvula de alivio. Gire la rueda guía para alejarla del tubo. Retire la tubería y verifique la profundidad de la ranura con una cinta métrica para ranuras de tuberías.

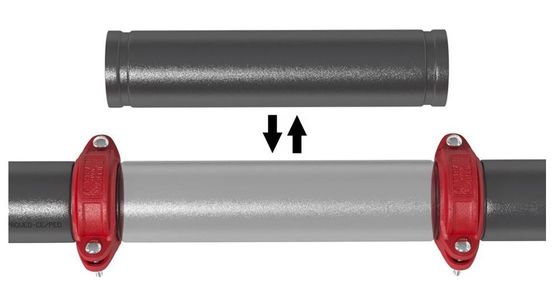

La máquina ranuradora por laminación es un tipo de herramienta para tuberías para que los trabajadores hagan ranuras y luego conecten las tuberías mediante el uso de juntas ranuradas, como acoplamientos.
El principio de la máquina ranuradora es la extrusión dura, cuando el rodillo superior toca la superficie de la tubería, enciende el motor, maneja la bomba de aceite hidráulico para hacer girar la tubería. El rodillo superior puede presionar el tubo agitando el mango de la bomba de aceite hidráulico y luego formar una ranura. La máquina ranuradora por laminación se usa ampliamente en sistemas contra incendios, sistemas de rociadores, instalaciones, unidades de cabezal más grandes, uso industrial y minería. La máquina ranuradora se caracteriza por su estructura compacta, operación flexible y hermosa forma.
