STG24A 8' - 24' de tubo de acero máquina de rollo de ranura para acoplamientos pesados y tuberías ranuradas

Esta ranura hidráulica de rodillo está equipada con una bomba hidráulica actualizada, con una función de ajuste de profundidad conveniente, impulsada por un motor de inducción de 2200w, es capaz de ranurarse tuberías de 8' '-24'.Diseño separado del rodillo de rodillo del eje de transmisión para un reemplazo conveniente.

• Esta máquina está diseñada para ranurarse en tubos de acero de 8-24 pulgadas, su herramienta específica para la conexión de acoplamientos pesados y tuberías ranuradas.
• Equipado con nuevas bombas hidráulicas y dispositivos de limitación de carrera para hacer la profundidad de ranuras más precisa y eficaz
• Impulsado por un motor reductor de engranajes de alto rendimiento, equipado con la unidad de la rueda guía garantiza ranuras de alta calidad y una alta eficiencia de trabajo.
• Equipado con un soporte de tubería de acero hidráulico plegable para facilitar la operación y ahorrar mano de obra.

Especificaciones

Equipo estándar

• *Para tubos de acero SCH40
• Rueda de Knurl φ219-325
• Rueda de Knurl φ377-426
• Rueda de Knurl φ480-630
• En el caso de los vehículos de la categoría M3
• En el caso de los vehículos de la categoría M3
• El soporte para tuberías

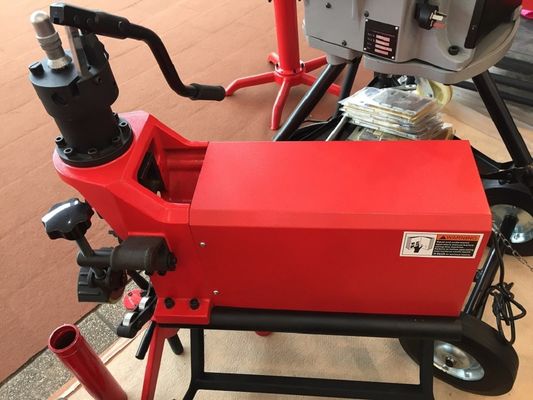

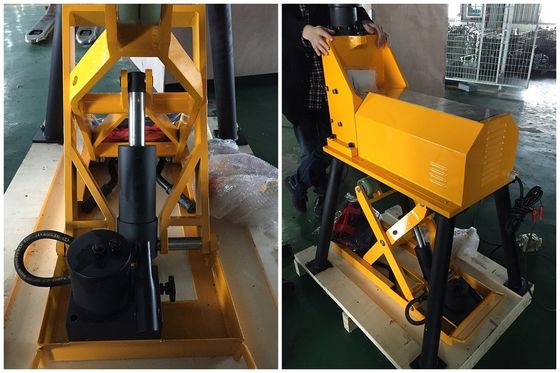

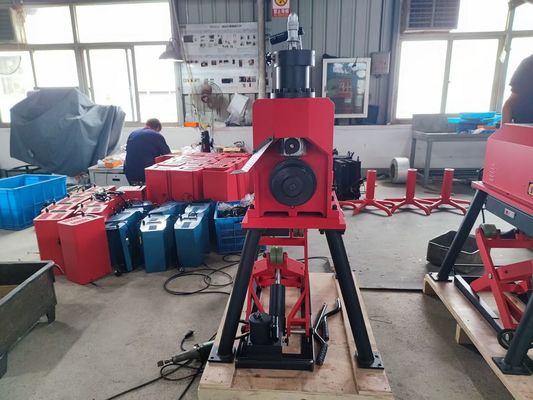

Las imágenes para la máquina de extracción de rodillos 8'-24'

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

Elige el rodillo de pinza y la rueda de rizado adecuados e instalalos en la máquina de ranura de rodillos.
Coloque la tubería en la rueda de rizado y los soportes de la tubería.A continuación, ajustar la altura de los soportes de la tubería para asegurarse de que la tubería son 1 grado más bajo que el nivel horizontal.

Apretar la válvula de alivio, sacudir el mango de la bomba hidráulica, dejar que el rodillo de pellizco va hacia abajo hasta que toque la superficie del extremo de la tubería.hacer que el contacto con el marco superior de la bomba de aceite. Compruebe los datos correctos de la profundidad de ranura para los tubos de diámetro diferente en la tabla. Por ejemplo, si rodamos ranura en un tubo de 8 pulgadas, la profundidad será de 2,34 mm. Calcular a partir de la línea de inicio roja,girar la tuerca de límite 2.34mm hacia arriba, luego girar la tuerca de sujeción hacia abajo hasta que toque la tuerca límite y fijarlo.

La rueda de guía lateral para sostener la tubería.

Conecte el enchufe, encienda el interruptor para hacer funcionar la máquina, vuelva a apretar la válvula de socorro y bombee el mango para comenzar el surco.Continuar girando el mango hasta que la tuerca límite alcanza la parte superior de la bomba de aceite (por favor, no girar demasiado rápido). Permita que la tubería gire una o dos vueltas adicionales para asegurarse de que la ranura esté completa. Por último apague el interruptor y libere la perilla de la válvula de alivio.Gire la rueda de guía para alejarlo de la tuberíaRetire la tubería y compruebe la profundidad de la ranura con una cinta de medición.
