| Cantidad Mínima De Pedido: | 1 juego |
| Precio: | Negociable |
| Embalaje Estándar: | Casilla de madera |
| Período De Entrega: | 20 días |
| Método De Pago: | D/P, T/T |

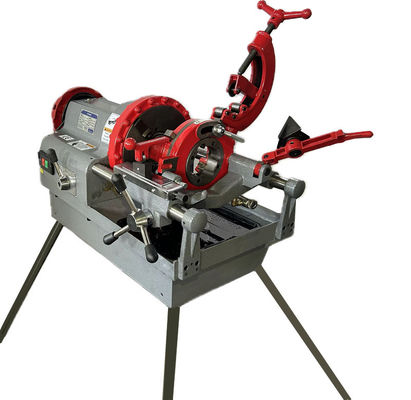

Enhebrador de tubos eléctrico STT80 900W de 1/2 pulgada a 3 pulgadas para tuberías de agua y tuberías de gas
Introducción
Esta máquina es aplicable para cortar, roscar y biselar orificios interiores (el biselador es opcional) de tuberías para agua, electricidad y gas, y tiene un dispositivo copiador capaz de cortar automáticamente la rosca de tubería cónica estándar, con un dispositivo de sujeción confiable y un sistema avanzado de enfriamiento y lubricación. Por lo tanto, la adopción de esta máquina puede alargar la vida útil de la matriz de roscado y evitar la deformación y el deslizamiento de la abrazadera del tubo, para obtener una rosca de tubo cónica de alta calidad. Esta máquina se usa ampliamente en la instalación de equipos, construcción y otras industrias, y se considera el equipo ideal para mejorar la eficiencia del trabajo, acelerar el progreso del proyecto, garantizar la calidad del proyecto y reducir la intensidad de la mano de obra. (Es una máquina roscadora de acero redondo ordinaria, que solo se aplica al roscado de acero redondo ordinario. El modo de funcionamiento y la estructura de la máquina son básicamente los mismos).
Características
1. Motor de detección de cobre de 900 W, poco ruido, larga vida útil, cumplimiento de rosca de dimensiones completas al mismo tiempo.
2. Caja de cambios exclusiva de alta velocidad con superficie de dientes duros, con poco ruido, larga vida útil y alta eficiencia.
3. Diseño de panel de martillo dentado, tubo de sujeción firme, operación conveniente.
4. Colocación estándar del cabezal de troquel multifuncional 50A, el troquel se reemplaza para procesar la rosca redonda de acero y tubo de alambre.
5. La cuchilla de corte de poste de doble guía es precisa y duradera.
6. El muñón del poste guía de tipo mejorado puede mejorar las propiedades estables de la máquina.
7. Engranaje del eje principal del engranaje oblicuo de módulo grande, par súper grande para una fácil transmisión.
8. Selección de alta eficiencia, calidad y relación rendimiento-precio.
Datos técnicos
| Nombre del producto | Enhebrador de tubos eléctrico STT80 900W de 1/2 pulgada a 3 pulgadas para tuberías de agua y tuberías de gas |
| Velocidad de rotación del eje principal | 11/24 rpm |
| Modelo de cabezal de troquel | Cabezal de troquel multifuncional 50A |
| Ámbito de aplicación | 1/2-3" |
| Potencia del motor: | 900w |
| Peso neto bruto | 122/107kg |
| Dimensión de embalaje | 880mm*520mm*540mm |
| Artículo | enhebrador de tubos de trinquete eléctrico |
| palabra clave | enhebrador de tubos con trinquete |

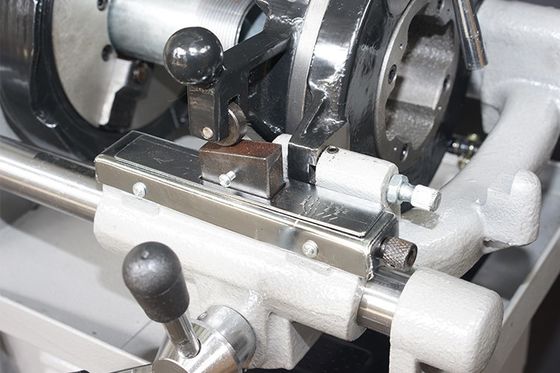

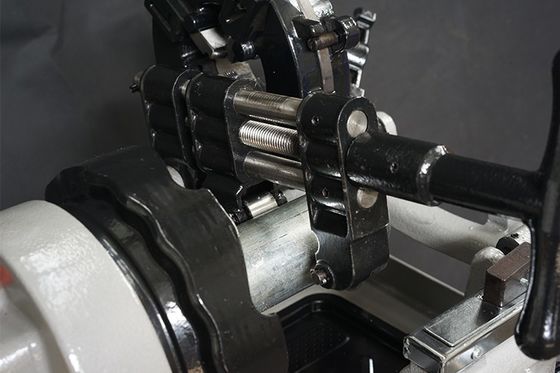

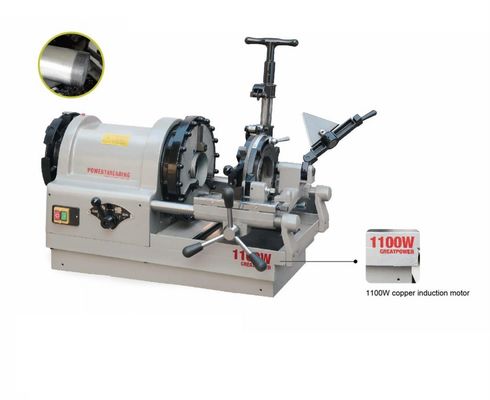

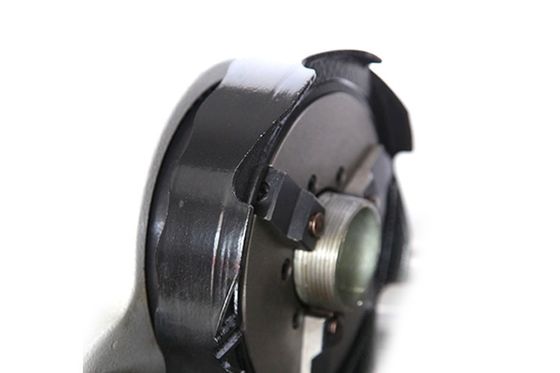

Fotos detalladas
Guía de operación:
A. Enhebrado:
(1) Tire del marco de la cuchilla de corte y del biselador; Baje el cabezal del troquel para tocar el bloque de copia. Después de un posicionamiento confiable del cabezal de troquel, presione el botón para iniciar la máquina.
(2) Gire el tubo en sentido antihorario, gire el volante de avance de corte y acerque el cabezal del troquel al tubo.
(3) Aplique fuerza al volante de avance de corte, hasta que el cabezal del troquel haga de 3 a 4 roscas en el tubo.
(4) Luego, afloje la rueda manual de avance de corte, para que la máquina comience a enhebrar automáticamente. Cuando el rodillo del cabezal de troquel pasa sobre el bloque de copia y cae, el troquel de roscado se abrirá automáticamente y el roscado se completará (Z13Se requiere que la máquina roscadora T-M18 gire hacia atrás para hacer salir la matriz de roscado). La matriz de roscado Z1T–50A se aflojará manualmente.
(5) Parada de la máquina. Regrese al carro, hasta que todo el cabezal salga por el extremo del tubo. Saque el cabezal de troquel, bloquee la manija y levante el cabezal de troquel.
Fallos comunes y soluciones
|
Fallas comunes |
Razones |
Soluciones |
|---|---|---|
| 1. El motor no funciona o funciona con sonido intermitente. |
1. El fusible está quemado 2. El enchufe no está bien conectado 3. La parte interna del cable está rota. 4. El interruptor del botón no está bien conectado. 5. Avería del condensador de 100 UF 6. La temperatura ambiente es demasiado baja y la grasa lubricante se solidifica. |
1. Detecta la pieza rota con un multímetro y utiliza un fusible nuevo. 2. Reemplace el enchufe o la toma 3. Reemplace el cable de alimentación 4. Reemplace el interruptor 5. Utilice un condensador nuevo 6. Opere en el interior o ayúdelo a arrancar. |
| 2. La tubería no logra fijarse y se resbala durante el roscado |
1. Fuerza de percusión insuficiente 2. La punta de la mordaza de sujeción gira 3. Una punta de la mordaza de sujeción se rompe o tiene un espacio |
1. Martillar fuerte 2. Ajuste la punta de la mordaza de sujeción 3. Utilice una nueva punta de mordaza de sujeción |
| 3. La cuchilla de corte no corta y no produce hilos adecuados |
1. La esquina afilada del cuchillo de corte se desgasta y se convierte en un arco. 2. El rodillo de pasador de la cuchilla de corte está desgastado. 3. La fuerza de corte es insuficiente |
1. Reemplace la hoja del cuchillo de corte 2. Reemplace el rodillo de pasador 3. Cortar con más fuerza |
| 4. El cuchillo no puede cortar durante el enhebrado. |
1. La abertura de la matriz de roscado es demasiado pequeña al inicio del roscado. 2. Varios dientes de la cabeza del cuchillo están rotos. 3. La cabeza del cuchillo no coincide 4. Hay chatarra en la ranura del troquel. |
1. Utilice el troquel de roscado correctamente 2. Reemplace el cuchillo 3. Vuelva a instalar el cabezal del cuchillo 4. Limpiar el cabezal de roscado |
| 5. El portabrocas delantero se afloja y cae. | Los tornillos se aflojan debido al uso prolongado | Inspeccionarlos oportunamente |
| 6. El eje principal está calentado y atascado. | Aceite insuficiente |
1. Agregue aceite a tiempo 2. Salir del cilindro de la viga y reparar el manguito del eje. |
| 7. El aceite de refrigeración no sube |
1. La línea de aceite está atascada 2. El orificio de aceite no se alinea después de desmantelar y volver a ensamblar el eje de apoyo del cabezal de troquel. 3. Fugas de aceite de la bomba de aceite después de dejar de usar durante mucho tiempo 4. La bomba de aceite está desgastada. 5. El rodillo del pasador del rotor de la bomba de aceite está roto |
1. Limpiar la línea de aceite 2. Vuelva a montar 3. Agregue un poco de aceite refrigerante a la bomba de aceite. 4. Reemplace la bomba de aceite |
| 8. Fuga de aceite |
1. La obstrucción de la línea de aceite provoca la caída o ruptura de la línea de aceite. 2. El tornillo de drenaje de aceite en el tanque de aceite no está apretado |
1. Inspeccionar el punto de obstrucción y reemplazar la línea de aceite. 2. Apretar el tornillo de drenaje de aceite. |
| 9. El aceite de refrigeración se filtra en el motor. | El sello de aceite tipo esqueleto de la bomba de aceite PD8×22×8 está dañado | Reemplace un nuevo sello de aceite o bomba de aceite |
| 10. El motor trifásico está quemado. | Pérdida de fase o mal contacto | Efectuar el bobinado y comprobar el circuito. |
| 11. El motor monofásico está quemado. |
1. El voltaje de arranque es demasiado bajo 2. La temperatura ambiente es demasiado baja y la grasa lubricante se solidifica. |
1. Enrolle los cables e inspeccione el voltaje; reemplace la línea eléctrica calificada y la fuente de alimentación 2. Enrolle los cables y realice la operación en interiores. |
| 12. Hilos unilaterales |
1. Tubo ovalado 2. La punta de la mordaza de sujeción se rompe o tiene un espacio |
1. Reemplace la tubería 2. Reemplace la punta de la mordaza de sujeción. |
El video
El video
|
|
| Cantidad Mínima De Pedido: | 1 juego |
| Precio: | Negociable |
| Embalaje Estándar: | Casilla de madera |
| Período De Entrega: | 20 días |
| Método De Pago: | D/P, T/T |
Enhebrador de tubos eléctrico STT80 900W de 1/2 pulgada a 3 pulgadas para tuberías de agua y tuberías de gas
Introducción
Esta máquina es aplicable para cortar, roscar y biselar orificios interiores (el biselador es opcional) de tuberías para agua, electricidad y gas, y tiene un dispositivo copiador capaz de cortar automáticamente la rosca de tubería cónica estándar, con un dispositivo de sujeción confiable y un sistema avanzado de enfriamiento y lubricación. Por lo tanto, la adopción de esta máquina puede alargar la vida útil de la matriz de roscado y evitar la deformación y el deslizamiento de la abrazadera del tubo, para obtener una rosca de tubo cónica de alta calidad. Esta máquina se usa ampliamente en la instalación de equipos, construcción y otras industrias, y se considera el equipo ideal para mejorar la eficiencia del trabajo, acelerar el progreso del proyecto, garantizar la calidad del proyecto y reducir la intensidad de la mano de obra. (Es una máquina roscadora de acero redondo ordinaria, que solo se aplica al roscado de acero redondo ordinario. El modo de funcionamiento y la estructura de la máquina son básicamente los mismos).
Características
1. Motor de detección de cobre de 900 W, poco ruido, larga vida útil, cumplimiento de rosca de dimensiones completas al mismo tiempo.
2. Caja de cambios exclusiva de alta velocidad con superficie de dientes duros, con poco ruido, larga vida útil y alta eficiencia.
3. Diseño de panel de martillo dentado, tubo de sujeción firme, operación conveniente.
4. Colocación estándar del cabezal de troquel multifuncional 50A, el troquel se reemplaza para procesar la rosca redonda de acero y tubo de alambre.
5. La cuchilla de corte de poste de doble guía es precisa y duradera.
6. El muñón del poste guía de tipo mejorado puede mejorar las propiedades estables de la máquina.
7. Engranaje del eje principal del engranaje oblicuo de módulo grande, par súper grande para una fácil transmisión.
8. Selección de alta eficiencia, calidad y relación rendimiento-precio.
Datos técnicos
| Nombre del producto | Enhebrador de tubos eléctrico STT80 900W de 1/2 pulgada a 3 pulgadas para tuberías de agua y tuberías de gas |
| Velocidad de rotación del eje principal | 11/24 rpm |
| Modelo de cabezal de troquel | Cabezal de troquel multifuncional 50A |
| Ámbito de aplicación | 1/2-3" |
| Potencia del motor: | 900w |
| Peso neto bruto | 122/107kg |
| Dimensión de embalaje | 880mm*520mm*540mm |
| Artículo | enhebrador de tubos de trinquete eléctrico |
| palabra clave | enhebrador de tubos con trinquete |
Fotos detalladas
Guía de operación:
A. Enhebrado:
(1) Tire del marco de la cuchilla de corte y del biselador; Baje el cabezal del troquel para tocar el bloque de copia. Después de un posicionamiento confiable del cabezal de troquel, presione el botón para iniciar la máquina.
(2) Gire el tubo en sentido antihorario, gire el volante de avance de corte y acerque el cabezal del troquel al tubo.
(3) Aplique fuerza al volante de avance de corte, hasta que el cabezal del troquel haga de 3 a 4 roscas en el tubo.
(4) Luego, afloje la rueda manual de avance de corte, para que la máquina comience a enhebrar automáticamente. Cuando el rodillo del cabezal de troquel pasa sobre el bloque de copia y cae, el troquel de roscado se abrirá automáticamente y el roscado se completará (Z13Se requiere que la máquina roscadora T-M18 gire hacia atrás para hacer salir la matriz de roscado). La matriz de roscado Z1T–50A se aflojará manualmente.
(5) Parada de la máquina. Regrese al carro, hasta que todo el cabezal salga por el extremo del tubo. Saque el cabezal de troquel, bloquee la manija y levante el cabezal de troquel.
Fallos comunes y soluciones
|
Fallas comunes |
Razones |
Soluciones |
|---|---|---|
| 1. El motor no funciona o funciona con sonido intermitente. |
1. El fusible está quemado 2. El enchufe no está bien conectado 3. La parte interna del cable está rota. 4. El interruptor del botón no está bien conectado. 5. Avería del condensador de 100 UF 6. La temperatura ambiente es demasiado baja y la grasa lubricante se solidifica. |
1. Detecta la pieza rota con un multímetro y utiliza un fusible nuevo. 2. Reemplace el enchufe o la toma 3. Reemplace el cable de alimentación 4. Reemplace el interruptor 5. Utilice un condensador nuevo 6. Opere en el interior o ayúdelo a arrancar. |
| 2. La tubería no logra fijarse y se resbala durante el roscado |
1. Fuerza de percusión insuficiente 2. La punta de la mordaza de sujeción gira 3. Una punta de la mordaza de sujeción se rompe o tiene un espacio |
1. Martillar fuerte 2. Ajuste la punta de la mordaza de sujeción 3. Utilice una nueva punta de mordaza de sujeción |
| 3. La cuchilla de corte no corta y no produce hilos adecuados |
1. La esquina afilada del cuchillo de corte se desgasta y se convierte en un arco. 2. El rodillo de pasador de la cuchilla de corte está desgastado. 3. La fuerza de corte es insuficiente |
1. Reemplace la hoja del cuchillo de corte 2. Reemplace el rodillo de pasador 3. Cortar con más fuerza |
| 4. El cuchillo no puede cortar durante el enhebrado. |
1. La abertura de la matriz de roscado es demasiado pequeña al inicio del roscado. 2. Varios dientes de la cabeza del cuchillo están rotos. 3. La cabeza del cuchillo no coincide 4. Hay chatarra en la ranura del troquel. |
1. Utilice el troquel de roscado correctamente 2. Reemplace el cuchillo 3. Vuelva a instalar el cabezal del cuchillo 4. Limpiar el cabezal de roscado |
| 5. El portabrocas delantero se afloja y cae. | Los tornillos se aflojan debido al uso prolongado | Inspeccionarlos oportunamente |
| 6. El eje principal está calentado y atascado. | Aceite insuficiente |
1. Agregue aceite a tiempo 2. Salir del cilindro de la viga y reparar el manguito del eje. |
| 7. El aceite de refrigeración no sube |
1. La línea de aceite está atascada 2. El orificio de aceite no se alinea después de desmantelar y volver a ensamblar el eje de apoyo del cabezal de troquel. 3. Fugas de aceite de la bomba de aceite después de dejar de usar durante mucho tiempo 4. La bomba de aceite está desgastada. 5. El rodillo del pasador del rotor de la bomba de aceite está roto |
1. Limpiar la línea de aceite 2. Vuelva a montar 3. Agregue un poco de aceite refrigerante a la bomba de aceite. 4. Reemplace la bomba de aceite |
| 8. Fuga de aceite |
1. La obstrucción de la línea de aceite provoca la caída o ruptura de la línea de aceite. 2. El tornillo de drenaje de aceite en el tanque de aceite no está apretado |
1. Inspeccionar el punto de obstrucción y reemplazar la línea de aceite. 2. Apretar el tornillo de drenaje de aceite. |
| 9. El aceite de refrigeración se filtra en el motor. | El sello de aceite tipo esqueleto de la bomba de aceite PD8×22×8 está dañado | Reemplace un nuevo sello de aceite o bomba de aceite |
| 10. El motor trifásico está quemado. | Pérdida de fase o mal contacto | Efectuar el bobinado y comprobar el circuito. |
| 11. El motor monofásico está quemado. |
1. El voltaje de arranque es demasiado bajo 2. La temperatura ambiente es demasiado baja y la grasa lubricante se solidifica. |
1. Enrolle los cables e inspeccione el voltaje; reemplace la línea eléctrica calificada y la fuente de alimentación 2. Enrolle los cables y realice la operación en interiores. |
| 12. Hilos unilaterales |
1. Tubo ovalado 2. La punta de la mordaza de sujeción se rompe o tiene un espacio |
1. Reemplace la tubería 2. Reemplace la punta de la mordaza de sujeción. |
