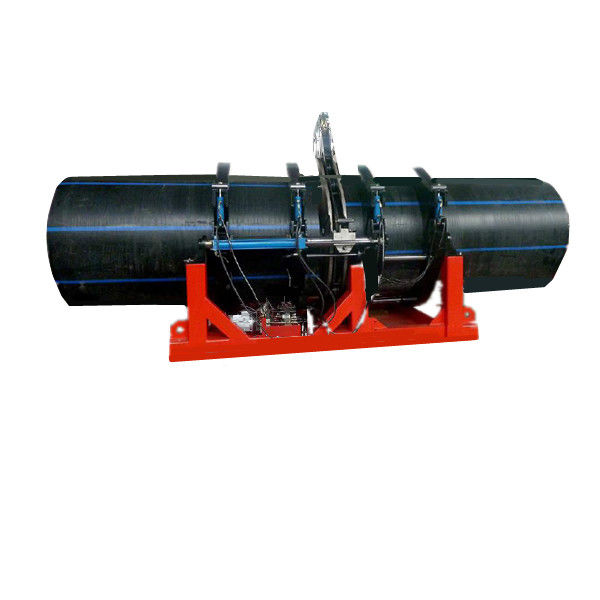

Máquina de soldadura por fusión de extremo hidráulico de plástico HDPE 63 mm - 315 mm

China proveedor 63mm-315mm plástico HDPE hidráulico Butt máquina de soldadura de fusión

Esta máquina hidráulica de soldadura de fusión de botón es capaz de soldar tuberías y accesorios con material de tubería PE, tubería HDPE, operación fácil y adecuada para cualquier condición de trabajo compleja.Consiste en un marco básico, unidad hidráulica, herramienta de plancha, placa de calefacción, soporte para herramienta de plancha y placa de calefacción y piezas opcionales.

Imágenes detalladas para la máquina de soldadura de tuberías de plástico HDPE hidráulico

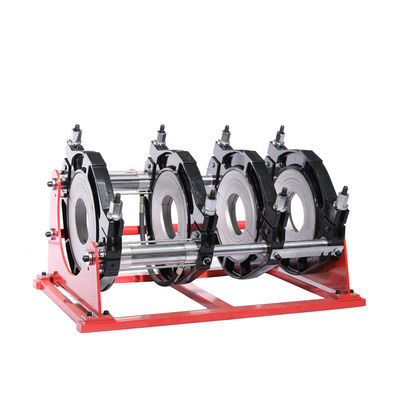

Cuerpo principal

El cuerpo principal sostiene y centraliza las tuberías de plástico con dos abrazaderas fijas y dos móviles.

Utilizando la presión hidráulica sobre el sistema, los dos pistones de las barras metálicas transportadoras mueven las abrazaderas hacia adelante y hacia atrás y proporcionan el movimiento necesario para el proceso de soldadura.

Las demás máquinas

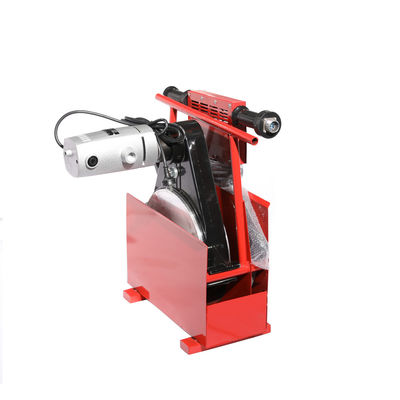

La fresadora es la herramienta que limpia y alinea los dos extremos de las tuberías antes del proceso de calentamiento.

Calentador

Los extremos de las tuberías serán calentados por este calentador antes del proceso de soldadura.Máquina de soldadura de trasero con elemento de calefacción revestido con PTFE y temperatura de superficie uniforme.

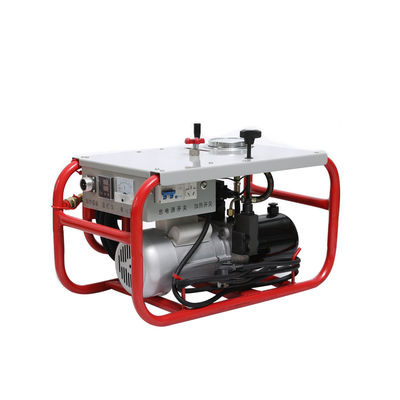

Unidad hidráulica

La energía eléctrica necesaria se transferirá al calentador y al cortador de fresado por medio de esta unidad y a la máquina principal por la presión hidráulica.

Características:

1La materia prima del marco de la máquina es aluminio, es ligero pero fuerte, es uno de los mejores materiales para la máquina.

2Los principales elementos de los aparatos eléctricos son los mejores de China, muchos son importados del extranjero.

3El calentador revestido con PTFE extraíble con sistema de control de temperatura separado, la temperatura puede ser controlada hasta un rango mínimo.

4La máquina eléctrica adopta cuchillas de doble filo reversible, que pueden hacer que el efecto de corte sea más perfecto.

Procedimiento de soldadura paraLa máquina de soldadura de fusión de trasero manual de tubos HDPE

1Compruebe si la especificación y el grado de presión de la tubería a soldar son correctos, y compruebe si hay golpes, golpes y arañazos en la superficie.Si la profundidad de la cicatriz es superior al 10% del grosor de la pared del tubo, debe retirarse parcialmente antes de su uso;

2. Limpie el aceite o las sustancias extrañas en ambos extremos de la tubería con un paño limpio;

3Coloque la tubería a soldar en el deslizamiento del marco, de modo que la longitud de ambos extremos sea igual (lo más corto posible sin afectar al fresado y al calentamiento).La parte exterior del marco de la tubería deberá estar soportada por soportes para reducir la fricción., y luego se sujetan con tirantes;

4. se coloca en la fresadora, primero se enciende el interruptor de alimentación de la fresadora, luego se cierran ambos extremos de la tubería y se aplica la presión adecuada hasta que haya astillas continuas en ambos extremos,Quita la presión, espere un momento, luego retire el marco móvil, apague la fuente de alimentación de la fresadora y saque la fresadora.

0.2-0.5 mm. El grosor de la viruta puede ajustarse ajustando la altura del inserto de fresado;

5. Cierre los dos extremos de la tubería y compruebe la alineación de ambos extremos. La desalineación en ambos extremos de la tubería no debe exceder del 10% del grosor de la pared,que puede mejorarse ajustando la rectitud y el deslizamiento elástico de la tubería; el espacio entre los dos extremos de la tubería no debe exceder del 10% del grosor de la pared, de lo contrario debe ser fresada de nuevo hasta que se cumplan los requisitos anteriores;

6. Limpiar el polvo y los residuos en la superficie de la placa de calefacción (tenga especial cuidado de no arañar la capa antiadherente en la superficie de la placa de calefacción);

7. Después de que la temperatura de la placa de calefacción alcance el valor establecido, póngalo en el bastidor y aplicar la presión especificada hasta que el mínimo de encrucijado en ambos lados alcance el valor especificado;

8. Reducir la presión a la presión de contacto y continuar el calentamiento durante el tiempo especificado;

9Cuando haya terminado el tiempo, retire el marco móvil, retire rápidamente la placa de calefacción y cierre los dos extremos de la tubería, con el intervalo de tiempo lo más corto posible.

10. elevar la presión a la presión de soldadura especificada, bloquear los tornillos de fijación en ambos lados del marco, y mantener la presión para el enfriamiento natural.el perno de fijación está completamente abiertoAfloje el deslizamiento y retire la tubería conectada.

Aplicación

Nuestro servicio:

1) Ofrecemos 1 año de garantía y piezas de repuesto gratis.

2) Ofrecemos servicio de personalización de voltaje y frecuencia del motor, como 110v 60hz.

3) Podemos poner su LOGO en la placa de la máquina o el embalaje (necesita su autorización en la marca)

4) La máquina se puede enviar al extranjero o al lugar doméstico por mar o aire en LCL o FCL.
